MOIRCS Mask Design Program Manual

0. イントロ
1. 準備
2. MDPたちあげ
3. マスクデザイン
4. MDPイメージの保存
5. 結果ファイルの提出
6. 謝辞

0. イントロ

MDP は マスク・デザイン・プログラム の略語です。 このソフトウエアは、MOIRCSでの Multi-Object Spectroscopy （MOS）観測モード でのカスタム・スリットマスクをインタラクティブにデザインするための グラフィカル・インターフェースです。 このマニュアルではMDPプログラムの使い方について説明します。

1. 準備

1.0 ソフトウエア環境

1. Unix / Linux / Solaris 等の環境が必要です。Mac OSでは動作確認していません。Windows 2000/XP では動作しません。
2. MDPでは IDL Virtual Machine ( IDL VM ) を使用します。IDL VM は 無償で配付されており、 IDL がインストールされていない各種OS上でも動くソフトウエアです。 以下のサイトから 最新のIDL VM をダウンロード、インストールしてください。
   IDL Virtual Machine ( http://www.ittvis.com/idlvm/ )
   インストールマニュアルも上記のサイトにあります。
   IDL VM は Windows 2000/XP バージョンも配付されていますが、MDPプログラム側で対応していません。また、あまりに古いOS、あるいは最新過ぎるOSでは、VMが対応していない場合がある事が報告さています。IDL VMの動作についてはISS社の技術情報をご参照ください。
3. MOIRCSサポート担当者から 最新版のIDL VM用プログラムファイル （ wmdp_moircs.sav ） を入手してください。

1.1 プレイメージの用意

通常の場合、マスクデザインをするために使う画像（プレイメージ）を、観測の数ヶ月前に予め撮影しておきます。プレイメージについてはこちらをご覧ください。

1.2 ターゲットの選択

• サポート担当者の提供するソフトウェアによって光学系歪み補正済み・モザイク処理がなされたMOIRCS画像、あるいはそれに準ずる天体画像^(Note)から、ターゲット天体を選んでください。
• ターゲット天体の検出器座標（XY座標）をピクセル単位で調べます。
• どのFITSビューアを用いても構いません(例えば SAOimage, ds9, Skycat)。
  Note:
  FOCAS画像をwmdp_moircsで解析する事も可能です (実績はありますが、一応own riskでお願いします)。FOCASREDによってdistortion correctionされモザイクされたFOCAS画像(bigimage)をx方向について反転させてから読み込んでください。後は以下の手続き通りですが、FOCASのピクセルスケール(0.1038arcsec/pixel)をMOIRCSの0.1170arcsec/pixに再サンプリングしてから使用してください。ピクセルスケールの変換におけるミスはMOS導入の失敗に直結します。
  ねこソフト(SDFRED)で解析されたSuprime-Cam画像も上記に準じます(0.202arcsec/pixelを0.117"/pixに再サンプリングし、反転はせず使用します)が、5000-8000A波長帯以外のバンドで撮られた画像、および視野中心からあまり離れた領域でのMOS切りは推奨致しません。

  一般の画像をMOIRCSプレイメージに貼り付けての使用(IRAF geomap等: fitgeo=general, fitのorderは３次以上にする事)は推奨いたします。導入星を選択する際に、MOIRCS画像上でsaturationを起こしていない(K>14とか)天体を選ぶよう、ご注意ください。

1.3 *.mdp ファイルの生成

MDPプログラムへの入力ファイルを作成します。このファイルには、 ターゲットの位置やスリットの形状などの情報が含まれます。 このファイルは、MDPプログラム上で直接、インタラクティブにスリットをデザインすることも可能です。ただ、稀に不正確なセンタリングで位置が正しくない値になる事があるため、ある程度作業に先立ってマニュアルで作成し、プログラム上で追加修正される事をお勧めします。

• マスクデザインファイル(*.mdp)はアスキーまたはテキストファイルで、 天体(又はスリット中心)の検出器上のXY座標（ピクセル）、スリット幅、スリット長さ、スリットの角度の情報を記載します。
• MDP file の書式は以下の通りです。

Obj1-X[ピクセル] Obj1-Y[ピクセル] Length1[ピクセル] Width1[ピクセル] 角度1[degree] 1 B, コメント
Obj2-X[ピクセル] Obj2-Y[ピクセル] Length2[ピクセル] Width2[ピクセル] 角度2[degree] 1 B, コメント
Obj3-X[ピクセル] Obj3-Y[ピクセル] Length3[ピクセル] Width3[ピクセル] 角度3[degree] 1 B, コメント
.
.
.
Star1-X[ピクセル] Star1-Y[ピクセル] 30(HoleSize) 30(HoleSize) 0(角度) 0 C, Alignment Hole
Star2-X[ピクセル] Star2-Y[ピクセル] 30(HoleSize) 30(HoleSize) 0(角度) 0 C, Alignment Hole
Star3-X[ピクセル] Star3-Y[ピクセル] 30(HoleSize) 30(HoleSize) 0(角度) 0 C, Alignment Hole
.
.
.

• 一行に一天体を記入します。
• スリットの角度は、検出器座標で定義され（スカイ座標ではありません）、 単位は度（degree）で、反時計回りを基準としてプラス・マイナスをつけます。 例えば普通のスリット（分散方向と垂直）では 角度 ( Angle ) = 0、モザイク画像で見て 45°の 右肩あがりのスリットでは 角度 ( Angle ) = 45 となります^(Note)。
• マスク導入用には丸いホール（穴）をあけますので、角度 ( Angle ) = 0 とします。長さと幅は、どちらもホールの直径を記載します。マスク導入用ホールの直径は30（ピクセル = 約3.5arcsec）としてください。
• スリットは長方形（box）なので "B," 、マスク導入用ホールは円（circle）なので "C," と記載します。
• "B, "や"C, "の後ろはコメント欄です。カンマ(,)の後には必ずスペースを空けてください。コメントはMDPプログラム内でも参照でき、天体の選別等に利用することができます。
• マスク導入用ホールは、MDPプログラム上で、他のスリットの位置と照らし合わせながら インタラクティブに決めることができます。ただし、導入星のカウントが飽和していない事、プレイメージ画像内で、過度に暗すぎない事に十分ご注意ください。
• マスク導入星については、必ずコメント欄に "Alignment Hole" と記入してください(導入ソフトで使用します)。
• MDPプログラムの座標は１から始まります。SAOimage や Skycat 等のFITSビューアも １から始まる座標系を使用していますが、IDLのように０（ゼロ）から始まるソフトウエアもあります。 予め天体の座標を測定して *.mdpファイルを作成する場合は十分に注意してください。
  Note:
  赤外分光観測では、通常はスカイ引きのためにディザリングを行いますが、傾い たスリットの場合はディザリングにより天体がスリットから逃げてしまいます。 それを避けるための方法として、2つの同じ傾きのスリットを、ポインティング位置に対して 空間方向にディザ幅/2だけ離し、2つ並べて切るというアイデアがあります。 観測ではデザインした際に決めたディザ幅で、2点ディザで観測します。そうする事で、 ディザをしても、左右に並んだスリットのどちらか一方に必ず天体が入る様に観測で きる事になります。

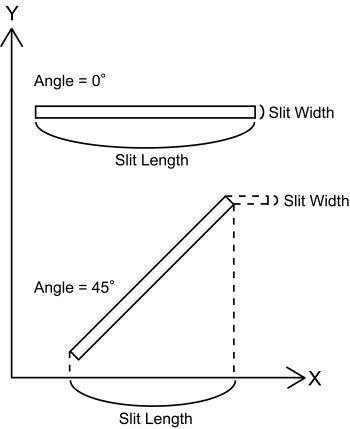

  なお、傾いたスリットの場合、スリット幅指定は分散方向（Y軸）に投影された長さを記述します。 いろいろな角度でも速度分解能を同じにするためです。また、スリット長さ指定はX座標に投影した 長さを記述しますのでご注意ください。

  間違いを防ぐため、傾いたスリットを入れることを考える場合、よくMOIRCSサポート担当者と議論しながら 作業を進めてください。

2. MDP プログラムの立ち上げ

1. コマンド上で "idl -vm=wmdp_moircs.sav" と入力します。
2. IDLのロゴが開きます。ロゴをクリックすると次にプログラム画面が立ち上がります。
3. プルダウンメニューから [ File ] - [ Read FITS image ] を選び、 ポップアップウィンドウでプレイメージのFITS画像を選択します。
4. "Auto-Intensity Scale" を押すと、画像が現れます。"Change Intensity Scale" を クリックして濃淡のスケールを合わせます。
5. プルダウンメニューから [ File ] - [ Read MDP file ] を選び、 ポップアップウィンドウで *.mdp ファイルを選択します。
   *.mdp ファイルを作成していない場合は、 "Cancel" を選択するとインタラクティブにスリットをデザインするモードに入ります。 この場合、ダミースリットが一つだけ予め設定されています。
6. プルダウンメニューから [ Option ] - [ Grism select ] を選び、 ポップアップウィンドウでグリズムを選びます。
7. "Redraw" もしくは "Draw Slit" をクリックすると、画像上にスリットの位置が表示されます。
8. これでマスクデザインを開始する準備ができました。

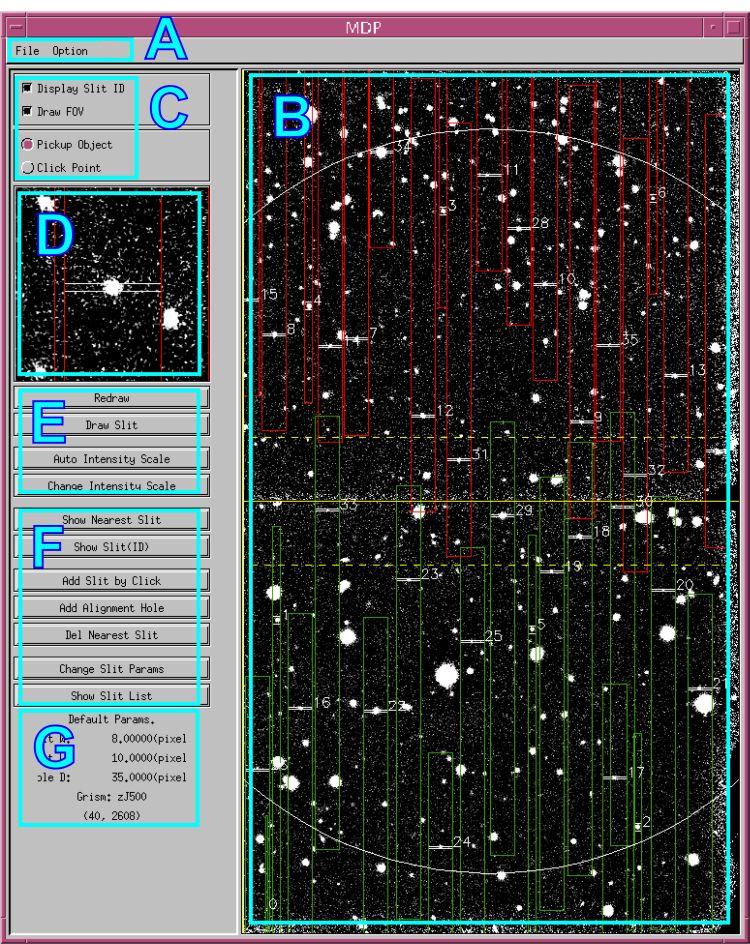

2.1 MDPプログラム画面の説明

クリックすると拡大できます。


1. プルダウンメニュー
   File - ファイル入出力。
   Option - グリズムの選択、スリットパラメータの設定、等。

2. メイン・ウィンドウ
   プレイメージ画像が検出器座標（ピクセル）で表示されます。天球の座標ではないのでご注意ください。

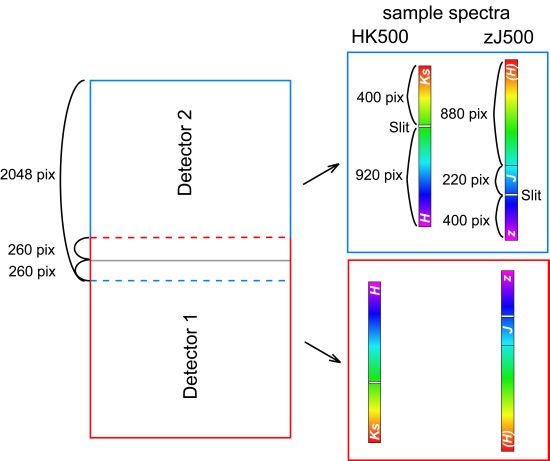

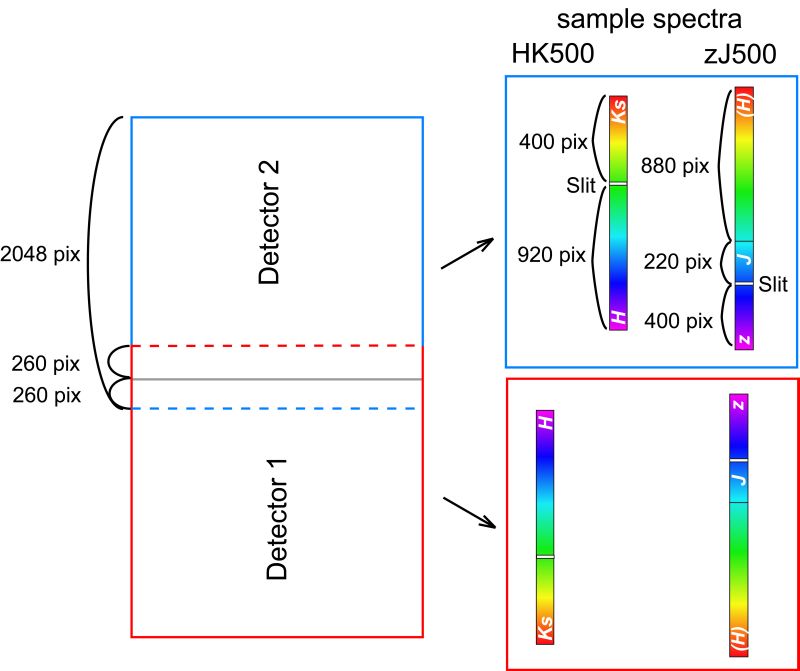

   分散方向は縦向きになります。この絵を参照してください
   上半分の検出器 (detector 2) : 上が長波長側、下が短波長側
   下半分の検出器 (detector 1) : 上が短波長側、下が長波長側
   上の画像で見えているもの
   - FITS イメージ メイン・ディスプレイ（画像全体が表示されます）
   - スリット・マーカー （ターゲットの周辺の長方形のスリット）
   - スペクトル・マーカー （分散方向に延びた長い長方形）
   - スリットID （スリットのすぐそばの数字）
   - スリット加工可能エリアサークル （大きなサークル内にスリットを切ることができます）
   - 視野中心線 （中央の連続線）
   - 検出器境目 （視野中心線の上下の点線。上の点線が下側の検出器の端、下の点線が上側の検出器の端になり、各チップで点線までのスペクトルが写ります）

3. モード選択
   天体ピックアップモード（Object pick-up mode）では画像上のクリックした位置の 周辺でガウシアンをとります。クリックポイントモード（Click Point）では クリックした座標をそのままとります。
   "Draw FOV"では視野の枠を描きます。
   "Display Slit ID" スイッチは機能していませんので、 ON/OFFに関わらずスリットのID番号は画像上に表示されます。
4. ズーム・ウィンドウ
   Ｂのウィンドウ上でクリックした領域が拡大して表示されます。
5. 画像表示の調整
   画像の再表示や、表示レベルの調整をします。
6. スリットの編集
   個々のスリットやマスク導入用ホールの位置や形状の情報を編集します。

7. 情報パネル
   スリット情報や現在のマウスの位置を表示します。

3. マスク・デザイン

インタラクティブにマスクをデザインする手順を説明します。
以下に示す手順を守ってください。この手順はデザインに満足するまで何度でも繰り返すことができます。

3.1 表示の強度（濃淡）を調整する

淡い天体を表示したい時などに、表示の調整をしてください。"Change Intensity Scale" を選択して、 表示レベルの最大値・最小値を入力することができます。メイン・ウィンドウとズーム・ウィンドウの 両方に反映されます。

3.2 pixel scaleを設定し、マスクの中心位置を決める

2007-07-04のバージョンから、デフォルトのピクセルスケールが0.1170になりましたので、設定はQMCSパッケージで処理したプレ撮像データを使用する場合は、必要なくなりました。もし設定をする必要が生じた場合、"Option" → "Pixel Scale"を選択し、正しい値を忘れずに入れてください。

2007年7月4日バージョン以前のwmdp_moircsをお使いの場合は、まずピクセルスケールを設定します。プルダウンメニューから、"WCS" → "SET FOV CENTER"を選び、窓の一番下のボックス("arcsec/pix")に0.1170を入れます。wmdp_moircsはヘッダのWCS情報からピクセルスケールを計算するため、近い値が既に入っている場合もありますが、必ず正確に0.1170を入力してください。

次にマスクの中心座標を決めます。デフォルトでは実際に得られたデータを参考にして、プレイメージ中心から少しずらした値(1084, 1786)が入っています。マスク内でスリットの位置に合わせて視野をシフトさせたい時はマニュアルで設定します （スリットが検出器からはみ出しそうな時やスリットの数を視野内に効率よく配置したい時など）。ただし過度なマスクの中心座標の変更はあまりお勧めしません。ユーザーの責任で行ってください。

視野中心を変更する場合、実際の観測でのマスク導入時のポインティング座標(RA/DEC)が、 プレイメージ取得時と変わりますので、結果をMOIRCSサポート担当者に送る際、必ず新しいRA/DECを添付してください。

注意： MOIRCS画像のfitsヘッダのWorld Coordinate System(WCS)情報は正確ではありません。使用に際しては必ずユーザー側で設定してください。

操作方法

1. "Draw FOV" をクリックします。（うまくいかない時は２度クリックしてください。）
2. 中心座標 (X, Y ピクセル単位) を入力します。Xcen＝X座標、Ycen＝Y座標。
3. "Redraw"を押すと視野表示線が更新されます。

3.3 マスク導入用ホールのデザイン

MOS観測では、複数のマスク導入用ホールの中心に導入用天体（星）を精度よく入れることで スリットの位置を決めるため、マスク導入用天体の選択は非常に重要です。 マスクデザインを始める前に、まずは導入用の天体が十分あるかどうかを確認してください。 導入用天体は後からでも変更できます。

マスク導入用天体には、通常は大体 15 mag < Ks < 18 mag の天体を選びます。 Ks=15 mag よりも明るすぎる星は、検出器上でサチッてしまい、位置を検出できません。 観測においては、通常はディザリングした２枚の画像を差し引きした画像上で導入を行います。 明るい星の少ない領域の場合は、積分時間を極力長くしたり、"Coadd"を用いて露出を増やす事が できます。天体導入時はプレイメージと似た露出時間条件とフィルタで観測するため、通常は プレイメージ(デフォルトは30秒積分画像)自身から、十分なS/Nを持ち、かつサチっていない星を 選ぶのが目安になるでしょう。なお、明るい銀河の中心等を選ぶのは極力避けてください。明るい 星を選べば、導入は大変効率的に行きますし、逆に非常に暗い星や銀河ばかりを選ぶと、導入に 非常に時間がかかる場合があります。特にシーイングが悪くなると暗い天体は急速に見えなく なりますので、最悪の場合全く導入ができず時間を失うだけに終わる事もあります。

導入天体用ホールの直径は約 3.5arcsecにして下さい（*.mdp ファイルでは 30 ピクセルに相当します）。




3.3.1 操作方法

ケース 1

導入用天体の情報を予め *.mdp ファイルに書いておいた場合は、*mdp ファイル を読み込んだ時に導入用ホールが表示されます。

ケース 2

インタラクティブに選ぶ場合は以下の手順を行います。
1. プルダウンメニューから [ Option ] - [ Change Default Slit Params ] を選び、 ポップアップウィンドウで、
   Alignment Hole Size ( Diameter in pixel ) ＝ 30 （ 約3.5 arcsec に相当 ）
   として OK します。
2. "Add Alignment Hole" ボタンをクリックします。
3. メイン・ディスプレイ上で天体をクリックします。 クリックした周辺を拡大したイメージがズーム・ディスプレイに表示されます。
4. ズーム・ディスプレイ上でもう一度天体をクリックします。クリックした点を中心に ガウシアン・フィットが計算され、検出された天体を中心にしてズーム・ディスプレイ上に 再描写されます。
5. メイン・ディスプレイとズーム・ディスプレイの両方に、スリットの位置（白枠）と 導入天体が分光された時のスペクトル領域が表示されます。検出器１のスペクトルは緑枠、検出器２のスペクトルは赤枠です(環境によって色が変わるという報告があります)。
6. 一度 "Redraw" をクリックすると、ホールの位置が正しく表示されますので、 フィットが正しくできたかどうか確認します。実際のホールは円形ですが、プログラム上では正方形で表示されます。 天体がサチッている場合、フィットが外れて全く別の場所にホールが生成される ことがありますので、ホールが正しい位置に生成されたかを確認してください。
7. 導入天体の選択はガウシアンフィットによる精度を要するため、 "Click-object" モードは使えません。
8. インタラクティブに生成されたホールは、*.mdpファイルのコメント欄に "Alignment Hole" と記されます。




導入天体用ホールのデザインのコツ

• マスクとスカイの位置のズレ（RA, DEC, PA）を精度良く測定するために、少なくとも６個以上の星を選び、それらが視野内に均等に散らばるようにしてください。 例えば各検出器に３個以上の導入用天体があるようにします。導入用天体の数には上限はありません。

  導入星の分布 [ 悪い例 ] 星の分布が偏っている、数が少ない。

  導入星の分布 [ 良い例 ] 星が視野にまんべくなく分布している。

• 観測現場では、MDPファイルに最初に現れる導入用星を目印に使っています。そのため、最初の導入星はなるべく明るめのものを選んでください。
• 紛らわしくならないよう、導入用天体はなるべく孤立したものを選んでください。
• ホールは分光画像では明るく写るため、ホールからの光の影響が隣接したスリットのスペクトルに及ぶ事もあります。数arcsecの隙間をホールと隣接するスリットとの間に設けると安全でしょう。
• モザイクしたpreimageの、視野中心から半径3arcmin.の外にある星や天体は、分光ターゲットとしても、導入用天体としても、選ぶことが出来ません(図参照)。また、両チップの結合部分約6秒程度にある星も避けてください。
• 天体導入の際にトラブルがあった場合や、マスクの入れ換えに伴うオーバーヘッドを減らすために、マスクをカルッセルにしまわずに待機させたまま天体導入する場合があります。その際に視野の中央をマスクキャッチャーの腕が縦断するため(例)、チップの接合部から上下350pixel程度の所にある導入星は使えなくなります(mkpreimg.cl等の配布ソフトを使ってモザイク合成した[2048,3569]の画像の場合は、1415 < Y < 2095 pixelの領域にある導入星に相当します)。この領域の外にある導入星の数が少なくとも4つ以上あるように導入星選びをしてください。
• 天体が cosmic ray や bad pixel に乗った場合でも、ソフトは星を検出できるようになっていますが、たまに検出に失敗したり位置決め精度が落ちることもあります。象限境界のごく近くの星を選ぶ際は、象限境界の読めないピクセル列(あるいは行: MOIRCS field of viewのFigure 2a参照)にたまたま入り込む恐れがあります。

3.4 スリットのデザイン

マスクデザインをする際、空間方向（X方向）や分散方向（Y方向）でスリットが重なったり、 ターゲット天体が視野から外れたり視野のすきまに落ちたりしない様に注意する必要があります。また、選んだ天体同士の隙間の空間で他の天体も分光したい、という事が起こります。
そういった状況を解決し、なるべく多くの天体を効率良く観測できるようにスリットの 追加・削除・位置や形状の変更できるようになっています。



図: 分光天体、導入星はチップ間の境界(図の実線)の2~3 arcsec近くまでは選ぶことができますが、分光したスペクトルはそのさらに約270ピクセルまでのデータ(各チップの端を示す破線)を取得する事ができます。例えば、チャンネル1上で切ったスリットのスペクトルがwmdp上で赤い破線を超えて上にまで伸びていた場合、赤い破線より上側のスペクトル部分は写す事ができません。チャンネル2も同様に、青い破線より下に伸びているスペクトルは、途中で切れてしまいます。



3.4.1 操作方法

ケース 1

分光天体の情報を予め *.mdp ファイルに書いておいた場合は、*mdp ファイル を読み込んだ時に、指定された長さのスリットが表示されます。

ケース 2

スリットをインタラクティブに追加する場合は、以下の手順で行います。
1. プルダウンメニューから [ Option ] - [ Change Default Slit Params ] を選び、 ポップアップウィンドウでパラメータを入力します。
   Default Slit Width ( pixel ) ＝ スリット幅 （ピクセル単位）
   Default Slit Length ( pixel ) ＝ スリット長さ （ピクセル単位）
   MOIRCSのサンプリングレートは 0.117"/pix ですので、例えば、Width=6.84 とするとスリット幅が約0.8"に設定されます。 個々のスリットは、後から幅や長さを変更することができます。
2. 天体の選択方法を選びます。 ウィンドウ左上の "pick-object" モードではガウシアン・フィットしたピークの位置、 "click-point" モードではマウスでクリックした位置をそのままを天体の位置とします。 ガウシアンフィットは正確に中心を決定できますが、広がった天体の場合はうまく機能 しない場合があります。その場合"click-object" モードを使用できますが、カーソルの 位置を決める精度に技量が要求されるため、結果に対して注意が必要です。
3. "Add slit by click" ボタンをクリックします。
4. メイン・ディスプレイ上で天体をクリックします。 クリックした周辺を拡大したイメージがズーム・ディスプレイに表示されます。
5. ズーム・ディスプレイ上でもう一度天体をクリックします。 "pick-object" モードの時は、クリックした点を中心にガウシアン・フィットが計算され、 検出された天体を中心にしてズーム・ディスプレイ上に再描写されます。 "click point" モードの時は、ズーム・ディスプレイ上で好みの位置をクリックすれば そこを天体位置として、同じように天体を中心にしてズーム・ディスプレイ上に再描写されます。
6. メイン・ディスプレイとズーム・ディスプレイの両方に、スリットの位置（白枠）と 予想されるスペクトル領域（検出器１のスペクトルは緑枠、検出器２のスペクトルは赤枠）が表示されます。
7. 一度 "Redraw" をクリックすると、スリットの位置が正しく表示されますので、 フィットが正しくできたかどうか確認します。 天体がサチッている場合、フィットが外れて全く別の場所にホールが生成される ことがありますので、スリットが正しい位置に生成されたかを確認してください。
8. インタラクティブに生成されたスリットは、*.mdp ファイルのコメント欄に "Newly Added Slit" と記されます。




スリットデザインのコツ

1. 導入用星の場合と同様に、プレイメージの視野中心から半径3arcmin.の外にある星や天体は、分光ターゲットとして選ぶことが出来ません。また、両チップの結合部分約6秒程度にある天体も避けてください。
2. 視野の端に近すぎる天体は、光学歪みのためにスペクトルが視野から逃げてしまう可能性が高いので避けます。また、マスクをセットする精度が悪く、デザインした位置から全体に数秒マスクがシフトする事もあり得ます。レイアウトにもよりますが、視野端から約10arcsec程度以内には大事なスリットを切らない事を推奨いたします。
3. 分光標準星の観測の際に、今使っているMOSマスク上の適切なスリットを使用して標準星データを撮る事で、若干の時間節約と天体と同じ条件でのフラット取得が可能になります。この準備のために、予めどのスリットを標準星の観測に使用するか考えておいてください。又、標準星の観測に使うスリットの長さは、できるだけ長め(15arcsec以上)にしておいてください。標準星観測による残像の影響が天体データに乗るのを避けるため、標準星は天体より少なくとも2倍以上長いディザ幅で観測するためです。
4. 各チャンネルに一つづつ、明るい星にスリットを切っておく事を推奨いたします。これは観測中のデータクオリティチェックや、変動する大気吸収のモニタに利用できますし、データの解析においても、実際のディザ幅の評価や星の重心位置の評価において有効に利用できます。

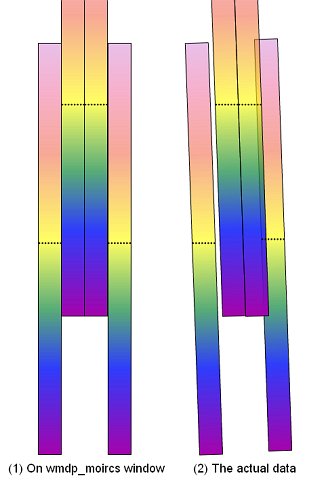

5. !!重要!!現実のスペクトルはy軸方向に対して傾きがある事が知られています(zJ/HK500で両チャンネル共反時計回りに1度程度、R1300ではチャンネル1側で時計回りに0.3度、チャンネル2では反時計回りに0.7deg程度)。そのため、スペクトルのレイアウトによってはお互いのスペクトルが重なり合う事があります(下図参照)。特に、隣接するスリット位置が左上と右下に大きく離れる場合に注意が必要です。y方向の距離の違いでオーバーラップの大きさは変わりますが、2つのスリットのy方向の距離で1000pixel辺り15pixel以上のマージンを取れば安全かと思います。






3.4.2 スリット/ホールのパラメータの確認

スリットやホールのパラメータを確認するには、以下の４つの方法があります。
1. メイン・ディスプレイ上で調べたい領域をクリックすると、 クリックした周辺がズーム・ディスプレイに拡大表示されます。
2. "Show nearest slit" ボタンをクリックしてから、メイン・ディスプレイ上で 調べたいスリットの近くをクリックします。最寄りのスリットが自動的に 検出され、ズーム・ディスプレイにそのスリットの周辺が拡大表示されます。 同時にスリット情報が表示された小さいポップアップ・ウィンドウが立ち上がります。
3. "Show slit (ID)" ボタンをクリックし、ポップアップウィンドウに調べたいスリットのIDを入力すると、 ズーム・ディスプレイにそのスリットの周辺が拡大表示されます。 同時にスリット情報が表示された小さいポップアップ・ウィンドウが立ち上がります。
4. "Show Slit List" ボタンをクリックし、全てのスリット情報リストが表示されます。 スリットIDの左にあるボタンをクリックすることでスリット/ホールを有効・無効に切り替えることができます。 一度削除（無効）したスリット/ホールでも、後から有効に戻すことができます。




3.4.3 スリット長さや幅を変更/調整する

スリットの重なりを避けるために長さを短くしたい場合、または すきまいっぱいにスリットを伸ばしたい場合^(Note)に、スリット長さをマニュアルで調整します。
1. "Change Slit Params" ボタンをクリックし、メイン・ディスプレイ上で修正したいスリットを クリックします。最も近いスリットが自動的に検出されます。
2. ポップアップ・ウィンドウで、新しいスリット情報を入力します。
   Left = スリットの空間方向の左端のX座標 （ピクセル単位）
   Right = スリットの空間方向の右端のX座標 （ピクセル単位）
   Width ( PIX ) = スリット幅 （ピクセル単位）
   Angle ( DEG ) = スリットの角度 （degree単位）
   MOIRCSのサンプリングレートは 0.117"/pix ですので、例えば、Width=6.84 (pix) と するとスリット幅が約0.8"に設定されます。

3. OK してから "redraw" ボタンをクリックすると、更新された スリット・デザインが表示されます。
Note:
リセットアノマリパターンや迷光の引け残り成分をさらに引く必要が時々生じるため、ある程度はスリット間に隙間がある方が解析に有利です。スリットの間の隙間は、残せる場合は残したほうが安全でしょう。




3.4.4 スリット/ホールの削除

スリットやホールの削除には以下の２つの方法があります。 "delete"（削除）というのは"deactivate"（無効にする）という意味で、 スリットリストには削除したスリットの情報が残り、後から有効にすることができます。

ケース１

1. "Del Nearest Slit" ボタンをクリックします。
2. メイン・ディスプレイ上で削除したいスリットをクリックします。 最も近いスリットが自動的に検出され、削除されます。
3. "Redraw" ボタンをクリックすると更新されたスリット・デザインが表示されます。

ケース２

1. "Display Slit ID" ボタンをクリックし、メイン・ディスプレイ上でスリットID表示させます。
2. "Show Slit List" ボタンをクリックし、スリット・リストを表示させます。
3. 削除したいスリットの左側にあるボタンをクリックするとスリットが無効になります。 リストの一番下にある "accept" をクリックします。
4. "Redraw" ボタンをクリックすると更新されたスリット・デザインが表示されます。

3.5 結果を保存する

出力するデータファイルは２種類あります。

１つは、 *.mdp ファイルで、インプットにも使用したものです。 導入用天体等の追加情報や、パラメータの変更が反映されます。 稀に突然プログラムが止まるケースが報告されているため、このファイルは デザイン中も頻繁に保存してください。

もう１つは、 *.sbr ファイルです。これはスリットカットの工程で使用するものです。 マスクのデザインが全て終わったら、このファイルを保存してください。

3.5.1 *.mdp ファイルの保存

プルダウンメニューから [ File ] - [ Save MDP ] を選びます。 ファイル名 （*.mdp）を入力し, OK ボタンをクリックします。

削除したスリットの情報を保存するかどうか聞かれます。 どちらでも構いませんが、保存した場合は、コメント欄の最後に "Deleted" と表示され、 後でマスクデザインの確認をする際に便利です。

*.mdp ファイルの例


1646.0900 2525.9802 170.0000 8.0000 0.0000 1.0000 B, Object-1 1413.2900 3187.8088 170.0000 8.0000 0.0000 1.0000 B, Object-2 1425.0000 1307.4368 150.0000 8.0000 0.0000 1.0000 B, Object-3 1596.8900 1188.6917 133.7800 8.0000 0.0000 1.0000 B, Object-4 redshift=1.2 1790.0000 1424.0500 60.0000 8.0000 10.0000 1.0000 B, Object-5 faint 1929.3048 2935.7109 30 30 0.0000 0.0000 C, Alignment Hole 1013.9686 2216.7029 30 30 0.0000 0.0000 C, Alignment Hole 1860.3289 2637.6160 30 30 0.0000 0.0000 C, Alignment Hole 1306.7455 1371.2542 30 30 0.0000 0.0000 C, Alignment Hole 2155.8694 660.0646 30 30 0.0000 0.0000 C, Alignment Hole Deleted 1840.0000 1424.0500 60.0000 8.0000 10.0000 1.0000 B, Newly Added Slit 2722.4922 2618.4399 30 30 0.0000 0.0000 C, Alignment Hole 2805.4500 1047.8396 90.0000 8.0000 10.0000 1.0000 B, Newly Added Slit 1118.0699 1456.2828 170.0000 8.0000 0.0000 1.0000 B, Newly Added Slit

3.5.2 *.sbr ファイルの保存

1. 通常は不要ですが、もしpixel scaleが0.1170でない場合、[ Option ] - [ Pixel Scale ] をクリックし、が0.1170であることをもう一度確認してください。
2. "Draw FOV" ボタンをクリックします。 もし視野をずらした場合は(X、Y)座標をメモしておきます。 通常はデフォルトのままで、視野中心の移動は各自の責任で行ってください。
3. プルダウンメニューから [ File ] - [ Save SBR ] を選びます。 ファイル名 （*.sbr）を入力し、OK ボタンをクリックします。
4. 視野の中心座標を聞かれます。通常はデフォルトのままです。 視野をずらした場合は (X、Y) 座標を入力します。

   注意

   *.sbr ファイルを生成（保存）する際、MDPプログラムではスリットの位置が視野から 外れていないかどうかをチェックします。視野から外れていたり、異常なスリットがあると ポップアップウィンドウで警告メッセージが表示されます。なおこの項目には若干のバグが ある事が知られています。もし警告がでた場合はデザインをもう一度見直し、OKそうであれば 警告は無視してください。

3.6 MDPプログラムの終了

プルダウンメニューから [ File ] - [ Quit ] を選びます。

3.7 そのほか

3.7.1 ダミースリット（ID=0のスリット）

MDPプログラムを *.mdp ファイルなしで始めた場合、ダミースリット（スリットID=0）が 自動的に生成されます。このスリットは他のスリットを生成した後に、削除してください。

3.7.2 座標系の換算

• MDPプログラムの座標は１から始まります。SAOimage や Skycat 等のFITSビューアも １から始まる座標系を使用していますが、IDLのように０（ゼロ）から始まるソフトウエアもあります。 予め天体の座標を測定して *.mdpファイルを作成する場合は十分に注意してください。

3.7.3 視野から外れたスリットに注意

視野から大きく外れたスリットはマスクカット用のホルダを傷めますので、確実にスリットが視野の中(2.1章の図参照)に入る事を心がけてください。

なお、視野の中に入っているにも関わらず.sbrファイル生成の際に視野から視野外である事への警告が出る事があります。バグですので無視して頂いて結構です。

3.7.4 その他の機能

• 撮像フィルタ等を併用して分光したい時など、スペクトルのグラフィックス表示をそれに合わせて変更できます。プルダウンメニューから [ Option ] - [ Grism Setting ] をクリックすると、"Grism Parameter Setting" というポップアップウィンドウが開きます。以下の設定変更で、同じグリズムでも、使うフィルタによってスペクトルの広がる領域の表示を変えることができます。
  Straight-through Wavelength = 11200.0 （既定値ですので書き換えないでください。）
  Minimum Wavelength ( A ) ＝ 用いるフィルタの短波長側の波長（オングストローム単位）
  Maximam Wavelength ( A ) ＝ 用いるフィルタの長波長側の波長（オングストローム単位）
  Dispersion ( A/pix ) ＝ 分散（既定値ですので書き換えないでください。）
  Displacement along X-axis ＝ （既定値ですので書き換えないでください。）
  zeroth order offset = 8000 （既定値ですので書き換えないでください。）
• プルダウンメニューから [ Option ] - [ Preference ] をクリックすると、"Dialog Input" という ポップアップウィンドウが開きます。"color table number ( 1 - 40 )" でメインディスプレイの色調を調整できます。 "demagnification factor" で使用しているディスプレイの解像度に合わせてMDPを表示するように調整できます。

4. MDPディスプレイのスナップショットを保存する

デザインが終わったら、最終デザインが表示されたMDPディスプレイのスナップショット を保存してください。このイメージはスリット加工の際の確認作業に使用されます。 また、観測の際のファインディング・チャートとしても利用できます。 （ファインディング・チャートとして使用する場合は時計回りに90度回して見ます）

スナップショットを撮るにはお好きなソフトウエア（例えば xv や snapshot など） を使って、標準的なフォーマット（ jpg や gif ）で保存してください。

5. 結果ファイルの提出

以下のものをMOIRCSサポート担当者に e-mail で提出してください。


• *.mdp ファイル
• *.sbr ファイル
• 最終デザインが表示されたMDPディスプレイのスナップショット
• 設定した視野中心の xyおよびそのRA/DEC 座標（特にプレイメージ取得時から変更がある場合は必ず添付してください）

6. 謝辞

このMDPプログラムは、FOCASチームが 開発してきたFOCAS用MDPにもとづいて、服部尭さんがMOIRCS用に改良して くださったものです。 またこのマニュアルは、FOCAS用MDPマニュアルにもとづいて作成されています。
